DVEŘE S velmi MALOU TEPELNOU ZTRÁTOU

Konstatujeme, že na trhu nejsou dostupné dveře s malou tepelnou ztrátou.

Dřevěné dveře o tloušťce 40-50mm mají tepelný odpor asi 0,2-0,3 (ztráta K 3,5-5W/°C.m2)

Je potěšující že se staví dobře zateplené domy s tepelným odporem 6 a více, ale škoda že neexistují odpovídající dveře. Využít klasické zdvojené dveře nepřináší velký efekt.

Proto vyvíjíme „DVEŘE 25“, izolované dveře ze dřeva, se zárubni, a 25cm tepelné izolace (speciální dřevitá vlna), a izolační čtyřsklo. Jejich výroba je náročná.

V dobře izolovaném domě (třeba 30cm polystyrenu nebo 42cm slámy) je tepelná ztráta

„standartními“ dveřmi velká.

Cílem je co nejvíce snížit ztrátu skrze dveře, ale také ztrátu mezi dveřmi a zárubní.

Navíc dveře mají dobrou protihlukovou izolaci.

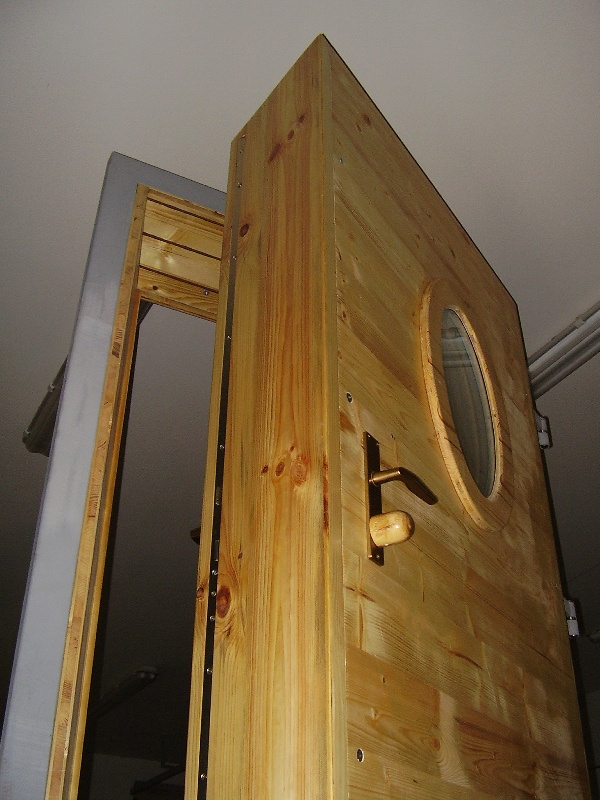

Popis : Dveře jsou vyrobeny včetně zárubně. Zárubeň je kotvena do podlahy a stěny domu.

Zárubeň má na venkovní straně límec, kde je na svislé a horní straně těsnění.

Čtyři předimenzované panty jsou nastavitelné ve všech 3 směrech.

Zámek je pětibodový, 3 horizontální a 2 vertikální prvky; je osazen ve dveřích.

Elegantní okénko je tvořen čtyřsklem ve tvaru oválu, šířka 300mm, výška 485mm.

Celkový tepelný odpor čtyřskla je větší než 2 (m2.°c/W). Čtyřsklo může mít také tvar srdce. Čtyřsklo má stejnou tloušťku jako dveře, aby nedošlo k tepelné ztrátě.

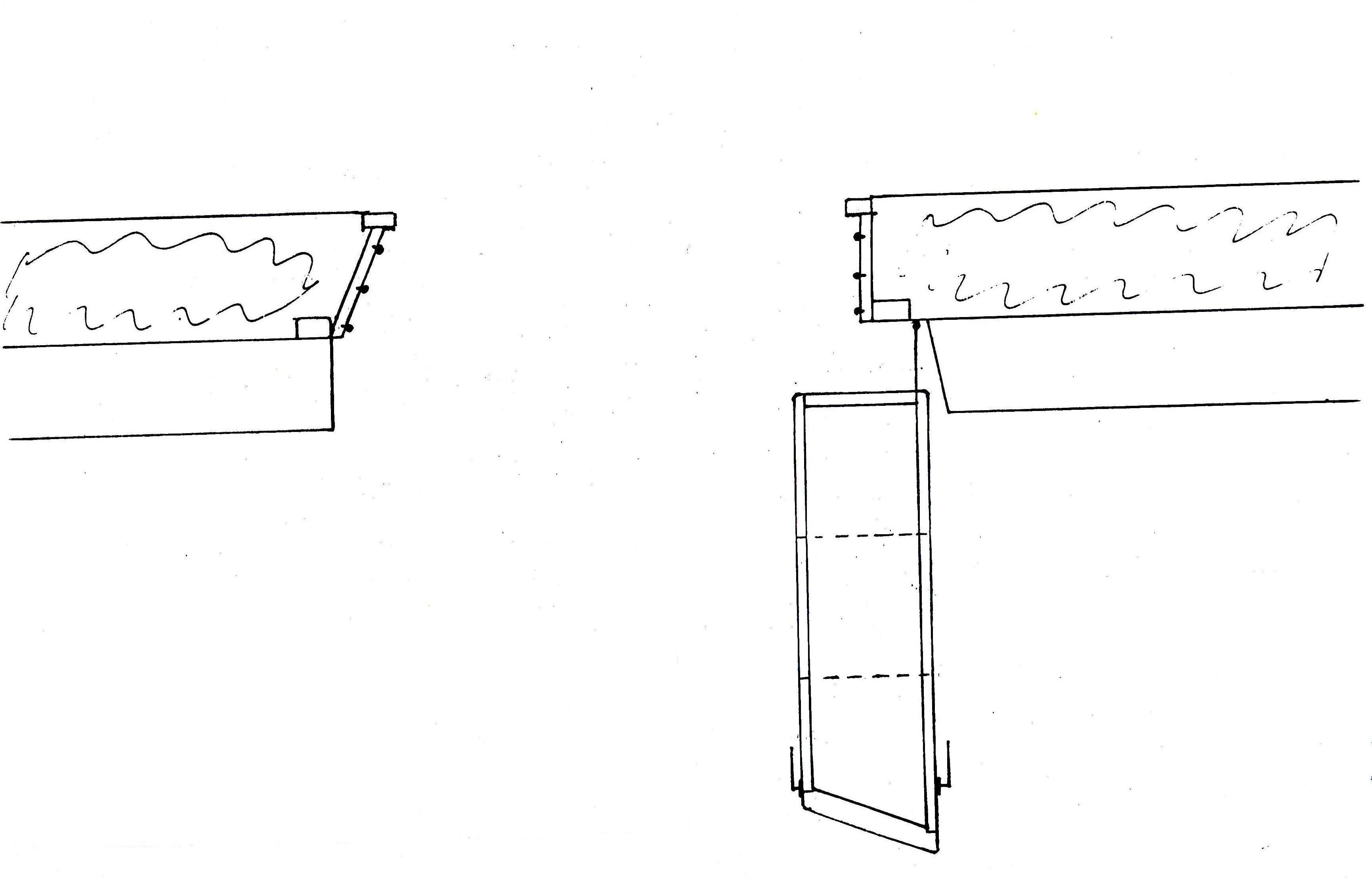

DVEŘE 25	SCHEMA MONTÁŽE

Dřevitá vlna má tloušťku 25cm. Dveře jsou vyrobeny z desek z masivního dřeva tloušťka 19mm.

Vnější rozměry dveří jsou : tloušťka 296mm, výška 2,06m (světlost asi 2m), šířka 1m (světlost 0,95m).

Počítaný tepelný odpor je asi 4,3, tedy 20 krát lepší než dveře dostupné na trhu (nebo tepelná ztráta K asi 0,23 W/m2.°C).

Zárubeň má u země listu z duralu; která ukončuje podlahu přede dveřmi z venkovní strany.

Spodní část dveří je těsněna 3 řadami kartáčových těsnění.

Boky a horní část dveří jsou těsněny 3 řadami silikonových trubičkových těsnění.

Čtvrtá řada těsnění v límci je tvořena trubičkovým těsněním.

Vnější rozměr zárubně: výška 2,264m světlost 2,204m , šířka 1,280m, tloušťka 292mm. Kotevní rám o rozměrech 1350 X 278mm bude po montáži zabetonován.

Koncepce umožňuje snadnou výměnu těsnění během budoucích desítek let.

Dřevo má místní původ.

Vnitřní struktura dveří a zárubně je vymyšlená tak, aby byl omezen tepelný most.

Využíváme ekologický lak na nátěr dřeva.

Počítáme, že dveře šetří 200kWh ročně (to znamená 10000kWh/50 let)

Můžeme také vyrábět dveře a zárubně nestandardní, nebo pro průmyslové objekty.

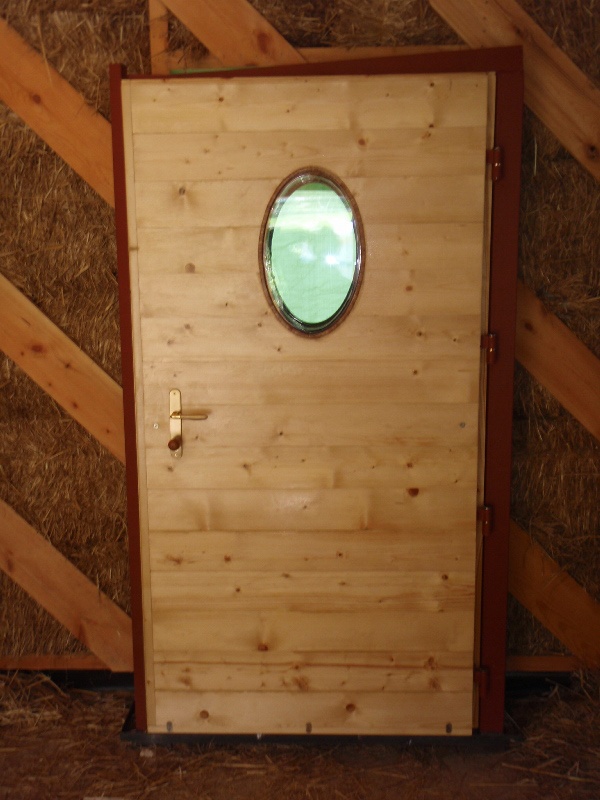

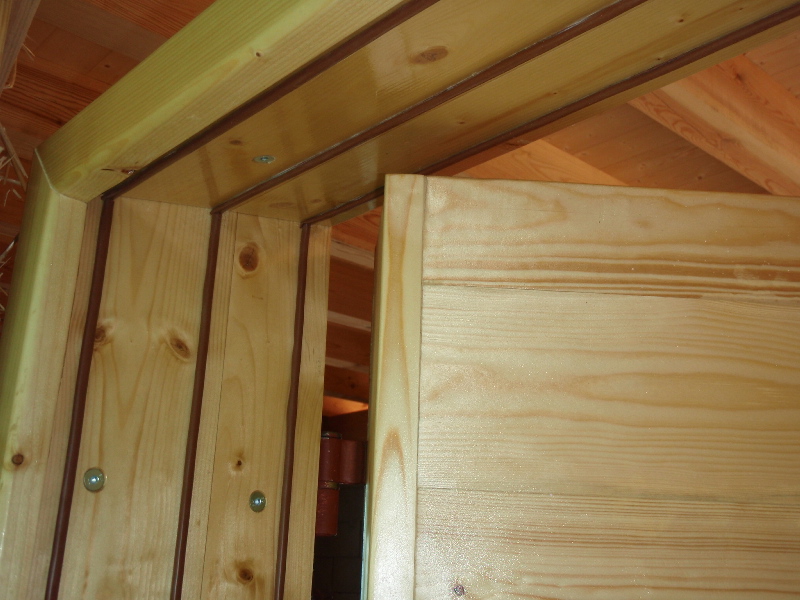

Detail těsnění v zárubni	DVEŘE 25 po montáži
